Technische Daten: / Technical specifications:

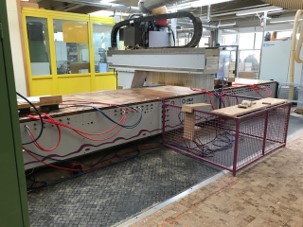

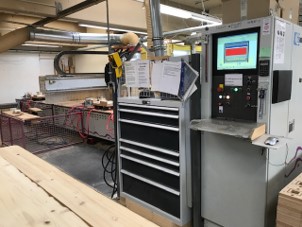

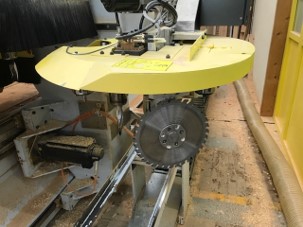

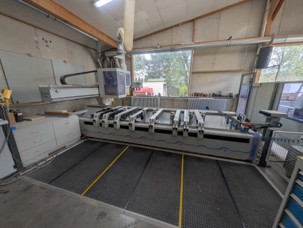

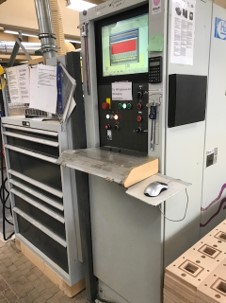

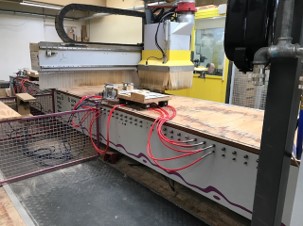

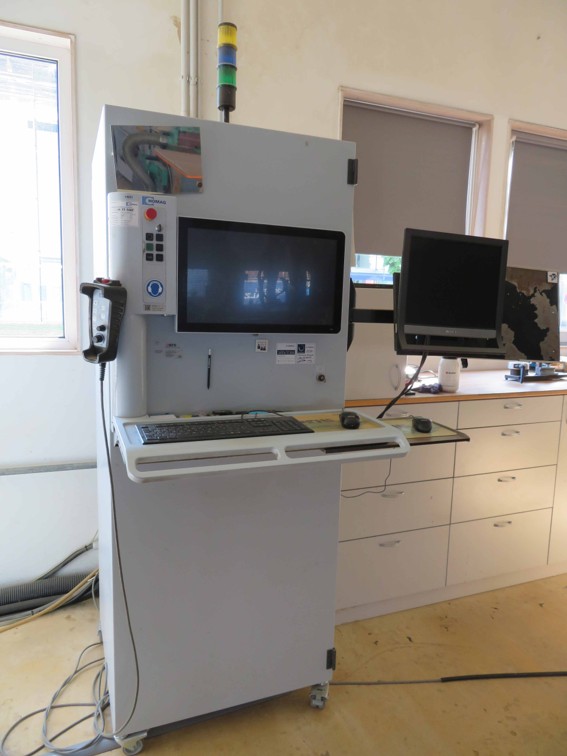

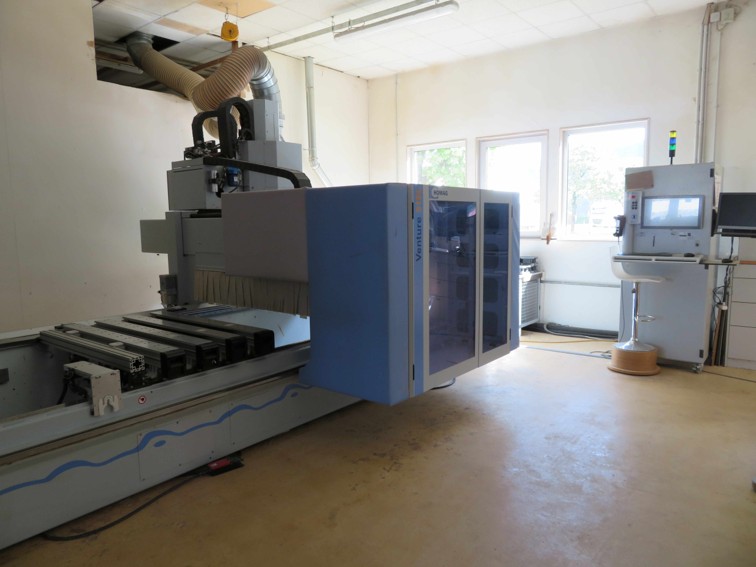

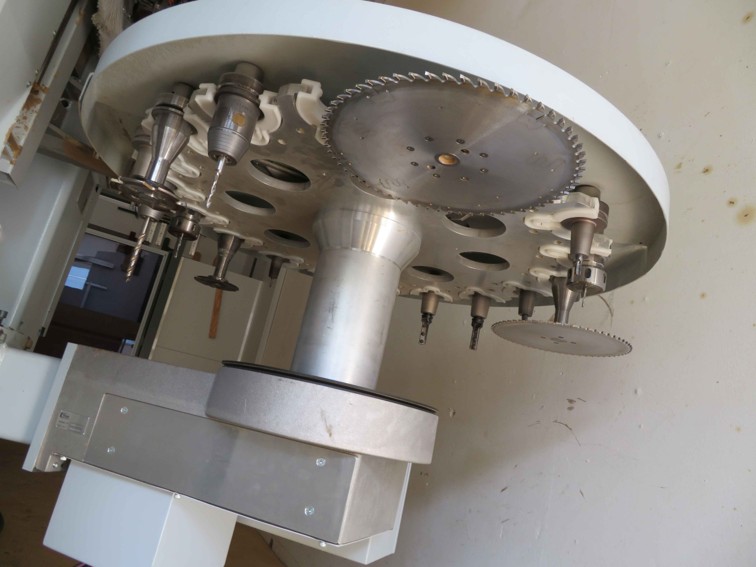

OPTIMAT BHX 050
CNC-gesteuertes vertikales Bearbeitungszentrum

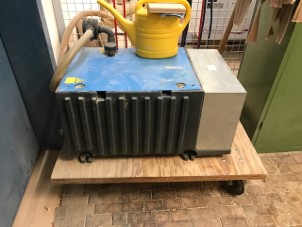

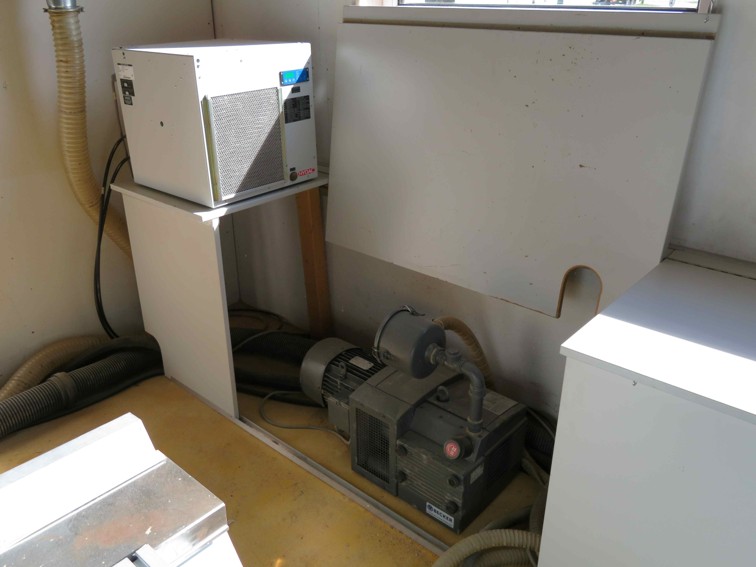

1. GRUNDMASCHINE
Stahlrahmenkonstruktion
- Lackierung Grau RDS 240 80 05

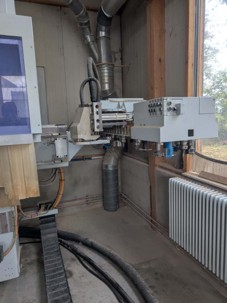

sowie separater Absauganschluss für die Absauganlage (bauseits)

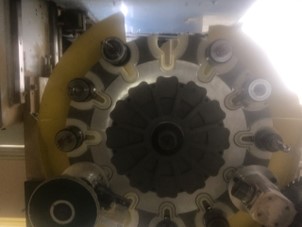

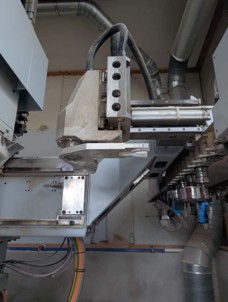

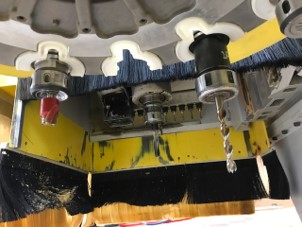

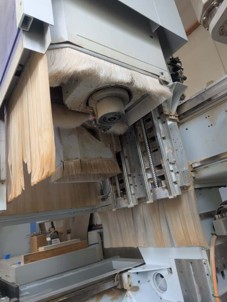

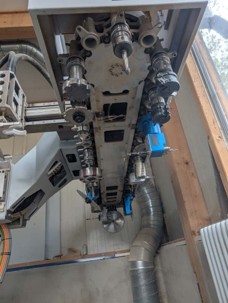

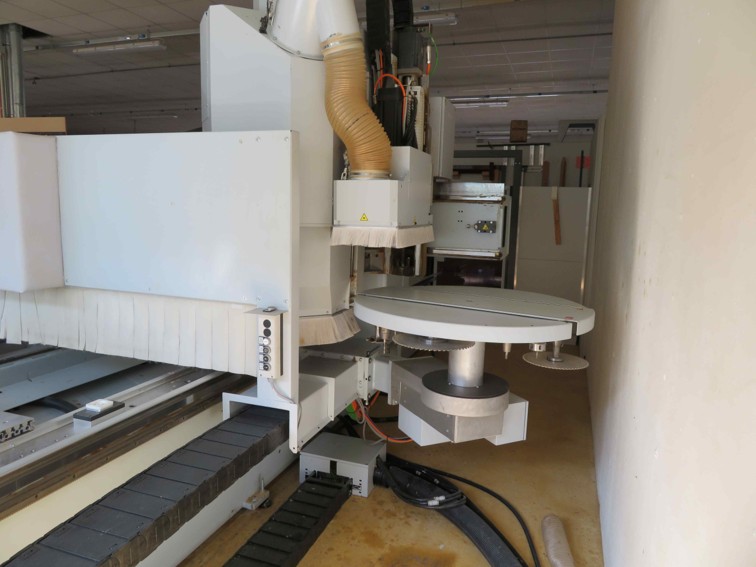

2. FÜHRUNGSSYSTEM UND ANTRIEBSTECHNIK
- Kugelumlaufspindel in X-, Y- und Z-Richtung
- Stahlrahmenkonstruktion
- Lackierung Grau RDS 240 80 05
2. FÜHRUNGSSYSTEM UND ANTRIEBSTECHNIK
- Kugelumlaufspindel in X-, Y- und Z-Richtung
- Geschwindigkeit der Achsen: Vektorgeschwindigkeit
X/Y = 50 m/min
Z = 15 m/min

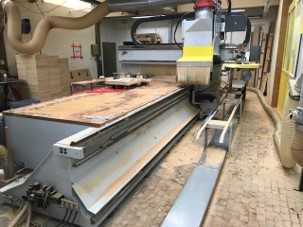

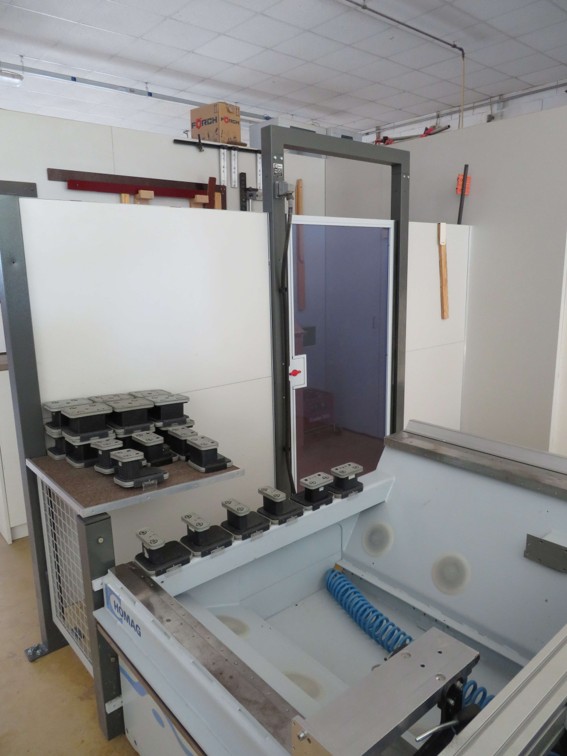

3. WERKSTÜCKHANDLING
Zum Beschicken der Maschine werden die Werkstücke
manuell an einem pneumatisch steuerbaren
Anschlagzylinder im Werkstückbelegebereich
positioniert. Das Entnehmen der Werkstücke
geschieht manuell aus dem
Werkstückentnahmebereich
oder durch die Reversierfunktion wieder
aus dem Werkstückbelegebereich.
- 1 Anschlagzylinder zur Werkstückpositionierung
- 1 Werkstückspannzange in X-Richtung über
Kugelrollspindel verfahrbar. Die Position
der Spannzange in Längsrichtung X wird
programmgesteuert automatisch eingesellt.
Die Spannbacke selbst ist auf das Dickenmaß
des Werkstücks manuell einzustellen.
(Der Spannzangenhub beträgt 10 mm)
Werkstücklänge: min. 200 mm
Werkstücklänge: max. 3050 mm
Werkstückbreite: min. 70 mm
Werkstückbreite: max. 850 mm
Werkstückdicke: min. 12 mm
(für flächige Bearbeitung)
Angaben ohne Gewähr
frei ab August 2020
weitere technische Daten auf Anfrage
|
